Современный аппарат ЭХВЧ: возможности и сферы применения
Иронично, но истоки аппаратов для электрохирургии уходят в случайные поражения током на радиостанциях начала XX века. Сегодня такие устройства помогают хирургам точно управлять процессами в тканях во время операций разной сложност
- Короткий ответ
- Принцип действия ЭХВЧ электрокоагулятора
- Монополярные и биполярные режимы работы
- Основные компоненты и комплектация аппарата
- Системы безопасности и обратной связи
- Области применения в хирургии
- Критерии выбора электрокоагулятора
- Частые вопросы
- Какой минимальный набор инструментов требуется для аргоноплазменной коагуляции?
- В каких случаях нейтральный электрод можно не использовать?
- Как влияет импеданс тканей на мощность коагуляции?
- Какие риски возникают при работе вблизи имплантированных устройств?
- Как часто нужно проводить проверку системы обратной связи?
- Заключение
Короткий ответ
ЭХВЧ электрокоагулятор — это медицинский прибор, который использует высокочастотный ток для коагуляции тканей и остановки кровотечений. Он работает за счёт преобразования электрической энергии в тепловую непосредственно в зоне контакта с тканью.
- Подходит для остановки кровотечений и рассечения тканей в общей хирургии, гинекологии и эндоскопии.
- Выбирайте мощность в диапазоне 50–400 Вт в зависимости от типа вмешательства.
- Частота генератора обычно лежит в пределах 500 к Гц – 4 МГц для безопасного и эффективного воздействия.
- Форма и размер электрода напрямую влияют на глубину и площадь коагуляции.
- Современные модели часто заменяют сразу несколько аппаратов и не требуют дорогих расходников.
Принцип действия ЭХВЧ электрокоагулятора
Прибор генерирует высокочастотный ток, который проходит через ткань и вызывает её нагрев. В результате белки сворачиваются, сосуды запаиваются, а кровотечение останавливается. Важный момент — закон Ома: сила тока зависит от напряжения и сопротивления ткани, поэтому форма волны и мощность подбираются индивидуально.
Современные аппараты поддерживают импульсный, непрерывный или смешанный режимы. Это позволяет адаптировать воздействие под конкретную задачу — от точечной коагуляции до рассечения.
Монополярные и биполярные электроды
Монополярные электроды применяют, когда ток проходит от активного инструмента через тело пациента к нейтральному электроду. Такой вариант удобен для работы на больших площадях и даёт возможность использовать разные насадки.
Биполярные электроды замыкают цепь между двумя близко расположенными полюсами. Ток не распространяется по телу пациента, что снижает риск повреждения соседних тканей. Этот тип чаще выбирают в деликатных зонах — например, при операциях на сосудах или в гинекологии.
Выбор между монополярным и биполярным режимом определяет не только удобство хирурга, но и безопасность пациента.
Монополярные и биполярные режимы работы
В монополярном режиме ток течёт от инструмента к нейтральному электроду, размещённому на теле пациента. Это позволяет работать с высокой мощностью и применять разные формы волны.
Биполярный режим ограничивает зону воздействия двумя близкими полюсами. Он особенно полезен при микротравматичных вмешательствах, где важно избежать рассеивания тока.
Блок управления и интерфейс пользователя
Современные модели оснащают интуитивными панелями с выбором режима, мощности и типа волны. Хирург может быстро переключаться между настройками прямо во время операции.
Некоторые аппараты поддерживают функцию SPRAY для равномерной коагуляции без прямого контакта. Такие решения востребованы в косметологии и эндоскопии, где требуется минимальная травматизация.
Основные компоненты и комплектация аппарата
Аппарат ЭХВЧ состоит из генератора тока, блока питания, панели управления и разъёмов для подключения инструментов. Эти элементы обеспечивают преобразование сетевого напряжения в высокочастотный ток нужной формы и мощности.
В комплект обычно входят активный электрод, нейтральный электрод и соединительные кабели. Дополнительно могут поставляться педали, держатели и наборы насадок для разных типов вмешательств.
| Компонент | Назначение | Особенности подключения |
|---|---|---|
| Генератор тока | Формирует высокочастотный сигнал | Встроен в корпус, регулируется через панель |
| Активный электрод | Подаёт ток к зоне воздействия | Подключается к соответствующему разъёму |
| Нейтральный электрод | Замыкает цепь в монополярном режиме | Размещается на теле пациента |
| Блок управления | Выбор режимов и мощности | Оснащён дисплеем и кнопками |
Блок управления и интерфейс пользователя
Интерфейс позволяет хирургу выбирать тип волны, уровень мощности и режим работы без отвлечения от процесса. Современные модели поддерживают одновременное подключение монополярного и биполярного инструмента.
Ножной переключатель даёт возможность менять параметры, не касаясь панели руками. Это особенно важно при длительных операциях, где требуется быстрая смена настроек.
Системы безопасности и обратной связи
Защита пациента реализуется через постоянный мониторинг сопротивления тканей и автоматическую корректировку параметров тока. Система обратной связи отслеживает импеданс и предотвращает перегрев в зоне воздействия.
При наличии кардиостимуляторов или металлических имплантов работа с монополярным режимом требует особой осторожности, так как ток может повлиять на работу устройств. В таких случаях предпочтителен биполярный режим, ограничивающий распространение тока.
Типичные ошибки при настройке мощности приводят к ожогам на жировой ткани из-за высокого сопротивления или к недостаточной коагуляции на мышечной. Контроль температуры помогает избежать термических повреждений соседних участков.
Проверка нейтрального электрода перед началом работы снижает риск ожогов в местах контакта. Современные модели автоматически отключают подачу тока при нарушении контакта.
Области применения в хирургии

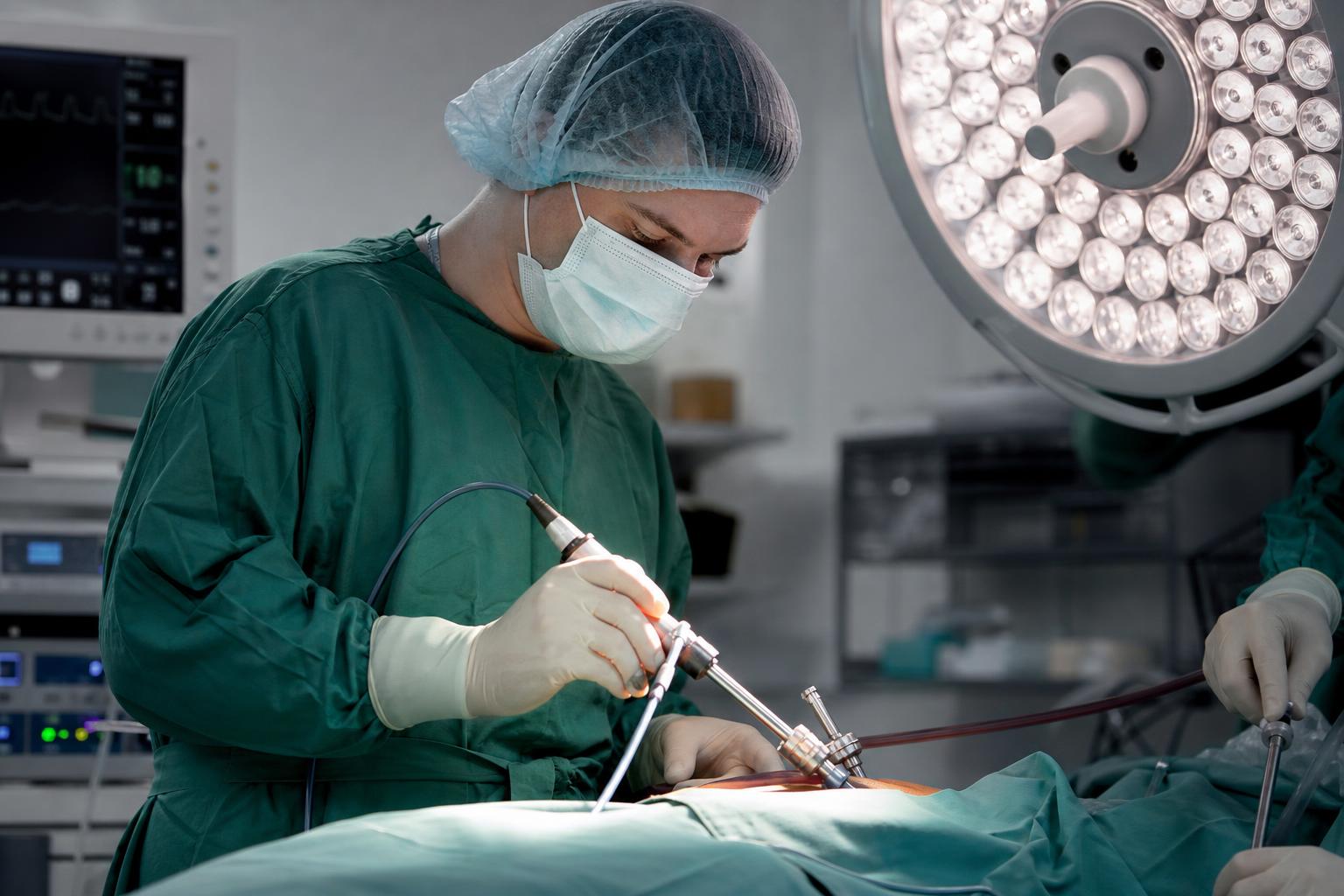

ЭХВЧ аппарат находит применение в лапароскопии, открытой хирургии и эндоскопических вмешательствах, где требуется точная коагуляция тканей и рассечение без избыточного повреждения. Такой прибор помогает хирургам работать с сосудами и останавливать кровотечения в реальном времени.
В гинекологии и онкологии устройство используется для резекции и коагуляции при операциях на мягких тканях. В амбулаторных условиях чаще выбирают модели меньшей мощности для косметологических и эстетических процедур.
| Область хирургии | Типичные задачи | Предпочтительный режим |
|---|---|---|
| Лапароскопия | Работа с глубокими тканями и сосудами | Монополярный с контролем импеданса |
| Гинекология | Резекция и остановка кровотечений | Биполярный для точности |
| Эндоскопия | Микротравматические манипуляции | Режимы с низкой мощностью |
| Онкология | Удаление образований | Комбинированный с системой обратной связи |
В стоматологии и челюстно-лицевой хирургии аппарат применяют при ограниченном доступе, где важна минимальная зона термического воздействия. Выбор режима работы зависит от типа тканей и объёма операции.
Критерии выбора электрокоагулятора
При подборе модели под профиль отделения ориентируются на диапазон регулировки мощности и частоту генератора, чтобы обеспечить эффективную коагуляцию тканей без риска избыточного нагрева. Аппарат эхвч должен соответствовать типичным операциям по глубине воздействия и доступу к зонам.
Для хирургических отделений с обширными вмешательствами предпочтительны устройства с широким диапазоном до 400 Вт, позволяющие работать с разными типами тканей. В амбулаторных условиях достаточно меньшей мощности, где важна точность и минимальная зона рассечения тканей.
Учитывают наличие системы обратной связи для контроля импеданса и автоматической корректировки тока. Биполярный режим работы снижает риски при операциях вблизи сосудов, а монополярный подходит для глубоких тканей при условии правильного размещения нейтрального электрода.
Дополнительно проверяют совместимость с имеющимися инструментами и возможность подключения активного электрода. Такой подход позволяет подобрать решение, которое эффективно справляется с коагуляцией и рассечением в рамках конкретного профиля.
Частые вопросы
Какой минимальный набор инструментов требуется для аргоноплазменной коагуляции?
Для аргоноплазменной коагуляции требуется электрокоагулятор с соответствующим режимом, специальный зонд и источник аргона. Аппарат обеспечивает подачу высокочастотного тока через газовую среду для поверхностного воздействия на ткани.
В каких случаях нейтральный электрод можно не использовать?
Нейтральный электрод не требуется при работе исключительно в биполярном режиме, когда ток замыкается между двумя полюсами инструмента. В монополярном режиме его применение обязательно для безопасного прохождения тока через тело пациента.
Как влияет импеданс тканей на мощность коагуляции?
Импеданс тканей определяет необходимую мощность: более высокое сопротивление, как у жировой ткани, требует увеличения параметров для достижения нужного эффекта. Система обратной связи в аппарате автоматически корректирует подачу тока в пределах 50–400 Вт.
Какие риски возникают при работе вблизи имплантированных устройств?
При наличии кардиостимуляторов или металлических имплантов ток может вызвать сбои в работе устройств или локальный нагрев. Рекомендуется переходить на биполярный режим и проводить предварительную проверку совместимости.
Как часто нужно проводить проверку системы обратной связи?
Проверку системы обратной связи выполняют перед каждой процедурой, чтобы гарантировать точный контроль импеданса и мощности. Регулярный осмотр помогает избежать перегрева тканей в диапазоне частот 500 к Гц – 4 МГц.
Заключение
Выбор мощности в диапазоне 50–400 Вт и подходящего режима позволяет точно контролировать коагуляцию и рассечение тканей с учётом их импеданса. Перед каждой процедурой проверяйте систему обратной связи, размещение нейтрального электрода и наличие имплантов у пациента, чтобы избежать перегрева и сбоев. Ознакомьтесь с характеристиками аппарата эхвч и подберите модель под профиль операций — это обеспечит безопасную и эффективную работу в хирургии.
