Испарители анестетиков
В операционных точность подачи летучих веществ напрямую определяет стабильность наркоза и снижает вероятность осложнений. Устройства для преобразования жидких анестетиков в пар стали обязательным элементом наркозных аппаратов в российских клиниках
- Короткий ответ
- Назначение испарителя анестетиков
- Принцип работы испарителя анестетиков
- Основные компоненты испарителя анестетиков
- Критерии выбора и эксплуатации испарителей
- Часто задаваемые вопросы
- Как температура окружающей среды влияет на точность дозировки в плениум-испарителях?
- В чём отличие variable-bypass испарителей от measured-flow?
- Какие анестетики требуют специальных испарителей с подогревом?
- Как проверяется калибровка испарителя перед операцией?
- Можно ли использовать один испаритель для нескольких разных летучих анестетиков?
- Заключительные мысли
Короткий ответ
Испаритель анестетиков — это медицинский прибор, который переводит жидкий анестетик в пар и смешивает его с дыхательной смесью в заданной концентрации для безопасной подачи пациенту.
- Применяется в общей анестезии для точной дозировки летучих препаратов.
- Учитывает температуру, поток газа и давление для стабильной работы.
- Требует регулярной калибровки и проверки герметичности.
- Ограничен по максимальной концентрации и типу используемого анестетика.
Назначение испарителя анестетиков
Основная задача прибора — обеспечить контролируемое испарение жидкого анестетика и подачу его паров в дыхательный контур. Без такого оборудования поддержание нужной глубины наркоза становится невозможным при использовании летучих веществ.
Процесс испарения анестетиков

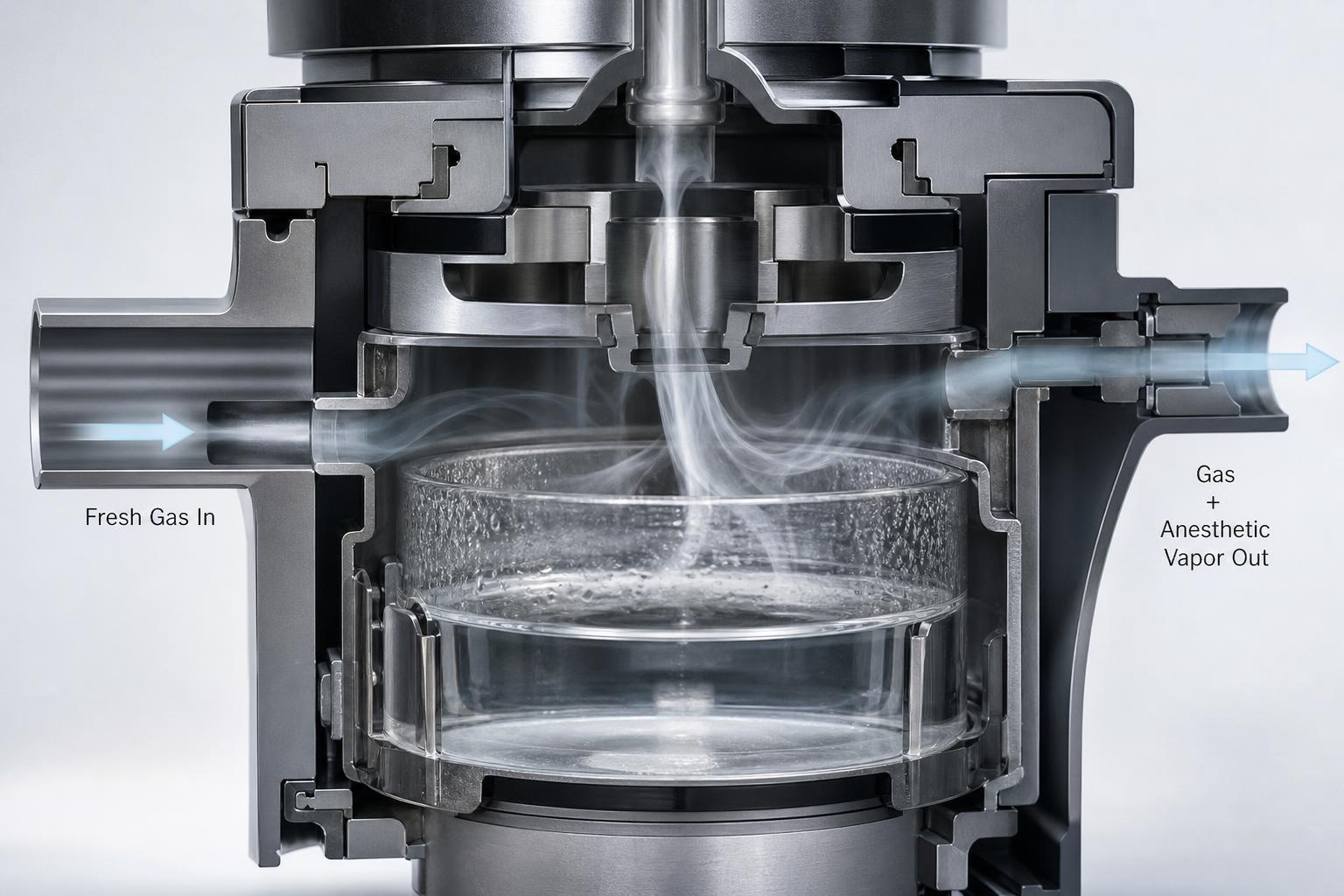

Жидкий препарат помещают в специальную камеру, где он контактирует с потоком газа-носителя. Молекулы анестетика переходят в газообразное состояние, и концентрация паров регулируется за счёт изменения площади испарения или температуры. В патенте Российской Федерации №2329832 описано устройство, близкое по конструкции к модели МИНИВАП-100, где термостабилизация камеры достигается с помощью дополнительных баллонов, размещённых по периферии. Это позволяет удерживать температуру не ниже 17 °C даже при максимальной концентрации и высоком газотоке во время индукции.
Точная термокомпенсация и контроль вторичных потоков газа обеспечивают стабильность концентрации паров на всём протяжении анестезии.
В другом патенте Российской Федерации №2329069 упоминается газораспределительное устройство с термокомпенсатором и испарительными элементами из капилляроактивного материала. Такие решения снижают зависимость от внешних условий и уменьшают риск переохлаждения камеры.
Принцип работы испарителя анестетиков
Устройство направляет поток газа через камеру с жидким анестетиком, где часть смеси насыщается парами, а остаток проходит по байпасному каналу для регулировки итоговой концентрации.
Подготовка и подача газов

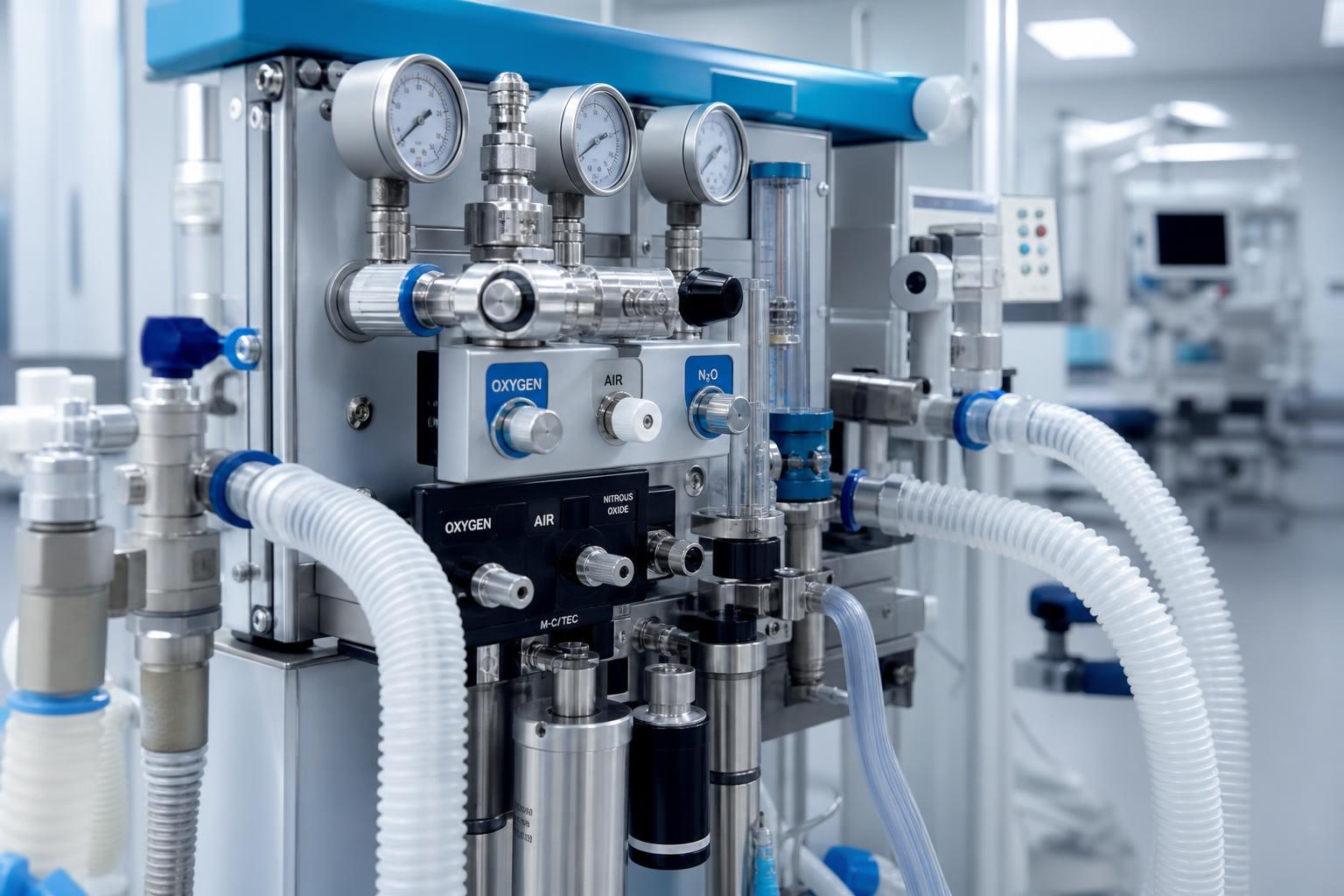

Газ из центральной магистрали или баллонов сначала проходит через редукторы и расходомеры наркозно-дыхательного аппарата. После этого поток разделяется: одна часть попадает в испарительную камеру, другая — в байпас. Соотношение потоков определяет, сколько паров анестетиков попадёт в дыхательный контур.
Температура окружающей среды и давление влияют на скорость испарения. При снижении температуры равновесная концентрация паров падает, поэтому в конструкции предусмотрен термокомпенсатор, который автоматически меняет проходное сечение байпаса. Это позволяет сохранять заданную долю паров независимо от внешних условий в диапазоне 15–35 °C.
Изменение температуры и давления требует автоматической корректировки соотношения потоков, иначе концентрация в дыхательной смеси отклонится от установленного значения.
Перед подачей в контур смесь проходит через обратные клапаны и датчики, которые фиксируют фактическую концентрацию. Если отклонение превышает допустимые пределы, аппарат выдаёт сигнал тревоги. Один и тот же испаритель обычно рассчитан на конкретный тип ингаляционного анестетика, поэтому замена препарата без перенастройки недопустима.
| Параметр | Значение при нормальной работе | Влияние на дозировку |
|---|---|---|
| Температура газа | 15–35 °C | Снижение температуры уменьшает выход паров |
| Расход газа-носителя | 1–15 л/мин | Высокий расход требует большего байпаса |
| Давление в камере | До 100 Па | Повышение давления стабилизирует поток |
| Максимальная концентрация | Зависит от типа анестетика | Превышение ведёт к передозировке |
Подача газов после испарителя анестетиков в дыхательный контур пациента.
Основные компоненты испарителя анестетиков
В основе прибора лежит камера для жидкого анестетика, дополненная испарительными элементами, термокомпенсатором и газораспределительным устройством, которые вместе обеспечивают стабильный переход вещества в пары и точное смешивание с потоком газа.
Камера заполняется жидким анестетиком и содержит набор пористых или капилляроактивных вставок, увеличивающих площадь контакта с газом. Эти элементы ускоряют испарение и помогают поддерживать равномерную концентрацию паров даже при изменении условий. Газораспределительное устройство делит поток на основной и байпасный, регулируя долю смеси, проходящей через камеру.
Основные элементы конструкции испарителя анестетиков внутри корпуса.
Термокомпенсатор реагирует на колебания температуры и автоматически корректирует проходное сечение байпаса, предотвращая отклонения в концентрации паров. Теплообменник под дном камеры охлаждает входящий газ до температуры жидкого анестетика, снижая риск конденсации и улучшая стабильность работы. Дополнительные баллоны термостабилизатора размещают на периферии, где возникают вторичные потоки, что помогает сохранять нужные параметры при высоких расходах газа.
Согласованная работа камеры, испарительных элементов и термокомпенсатора позволяет прибору выдавать предсказуемую концентрацию независимо от внешних факторов.
На выходе расположены датчики и индикаторы, фиксирующие фактическую концентрацию и расход. Эти компоненты соединяются с дыхательным контуром наркозно-дыхательного аппарата, обеспечивая безопасную подачу смеси пациенту. При неправильной сборке или износе любого элемента точность дозировки падает, поэтому перед использованием проводят визуальный осмотр и проверку герметичности.
Заключение
Испаритель анестетиков остаётся ключевым элементом наркозно-дыхательного аппарата, обеспечивая точную подачу паров в дыхательный контур. Правильная эксплуатация, регулярная проверка герметичности и соблюдение температурного режима позволяют минимизировать риски отклонений концентрации.
| Тип испарителя | Диапазон температуры | Точность дозировки | Требования к калибровке |
|---|---|---|---|
| Плениум-испаритель | 15–35 °C | ±5 % от шкалы | Перед каждой операцией |
| Variable-bypass | 15–35 °C | ±5 % от шкалы | Периодическая проверка |
| Measured-flow | 15–35 °C | ±5 % от шкалы | Периодическая проверка |
Критерии выбора и эксплуатации испарителей
При подборе устройства учитывают совместимость с конкретным ингаляционным анестетиком, диапазон рабочих температур и стабильность концентрации паров в дыхательном контуре. Модели с термокомпенсатором предпочтительны, когда требуется сохранять параметры в пределах 15–35 °C без дополнительных регулировок.
Перед началом работы проверяют герметичность соединений, уровень жидкого анестетика и состояние испарительных элементов. Неправильная установка или смешивание разных препаратов может привести к отклонениям в подаче смеси и снижению безопасности анестезии. Анестезиолог контролирует работу прибора через датчики, интегрированные с наркозно-дыхательным аппаратом.
Эксплуатация требует регулярного осмотра теплообменника и газораспределительного устройства, чтобы поток газа оставался равномерным. При выборе обращают внимание на объём камеры и наличие индикаторов, которые помогают отслеживать расход и концентрацию в реальном времени.
Часто задаваемые вопросы
Как температура окружающей среды влияет на точность дозировки в плениум-испарителях?
Температура окружающей среды напрямую влияет на равновесную концентрацию паров. Устройства сохраняют заданные параметры в диапазоне 15–35 °C благодаря термокомпенсатору, который корректирует проходное сечение байпаса. Ниже 17 °C при максимальной концентрации и высоком газотоке во время индукции стабильность может снижаться.
В чём отличие variable-bypass испарителей от measured-flow?
Variable-bypass делит поток газа на основной и байпасный, регулируя долю, проходящую через камеру. Measured-flow использует отдельные измерители для точного расчёта объёма паров. Оба типа обеспечивают стабильную концентрацию в пределах указанного температурного диапазона.
Какие анестетики требуют специальных испарителей с подогревом?
Некоторые летучие препараты нуждаются в дополнительном подогреве для поддержания стабильного испарения при низких температурах. Стандартные модели с термостабилизатором справляются в диапазоне 15–35 °C без подогрева, но для определённых веществ конструкция камеры предусматривает дополнительные элементы.
Как проверяется калибровка испарителя перед операцией?
Калибровку проверяют визуально и с помощью тестовых потоков газа, контролируя показания индикаторов. Устройство должно выдавать концентрацию в пределах допустимых отклонений при температуре 15–35 °C. Проверку проводят до подключения к дыхательному контуру.
Можно ли использовать один испаритель для нескольких разных летучих анестетиков?
Один прибор обычно рассчитан на конкретный тип жидкого анестетика из-за различий в давлении паров и физических свойствах. Использование для нескольких препаратов без замены камеры или калибровки нарушает точность дозировки и повышает риски.
Заключительные мысли
Стабильная работа испарителя анестетиков зависит от поддержания температуры в диапазоне 15–35 °C и своевременной проверки герметичности перед подключением к дыхательному контуру. Выбирайте модели с термокомпенсатором, чтобы поток газа и концентрация паров оставались постоянными даже при высоком газотоке во время индукции.
Перед операцией всегда контролируйте уровень жидкого анестетика и калибровку устройства, а также используйте прибор только с тем препаратом, для которого он предназначен. Это снижает риски отклонений в подаче смеси и повышает безопасность анестезии.
Применяйте эти правила на практике, чтобы оборудование служило надёжно. Проверьте настройки прибора перед следующей процедурой и обеспечьте регулярный осмотр всех компонентов.
