Медицинское газоснабжение: что это такое
В крупных стационарах ежедневно расходуются сотни кубометров газов для поддержания жизнедеятельности пациентов и проведения операций. Без централизованной подачи через трубопроводы персоналу пришлось бы постоянно менять баллоны у каждой койки, что замедляет работу и повышает риски.
Содержание8
Короткий ответ
Система медицинских газов — это сеть трубопроводов, источников и оборудования, которая централизованно доставляет кислород, закись азота, азот и другие газы от хранилищ или генераторов к точкам потребления в больнице. Она состоит из источников, распределительных линий, клапанов, сигнализации и оконечных устройств. ГОСТ Р ИСО 7396-1 требует обязательного мониторинга давления и аварийных сигналов для предотвращения ошибок в подаче.
- Кислород используют для оксигенотерапии и анестезии в операционных и реанимациях.
- Система должна проходить пневматические испытания на прочность перед вводом в эксплуатацию.
- Цветовая маркировка труб и разъёмов исключает случайное подключение неправильного газа.
- Проектирование опирается на ГОСТ Р ИСО 7396-1-2011 и СП 158.13330.2014.
Медицинские газы и их использование
Кислород

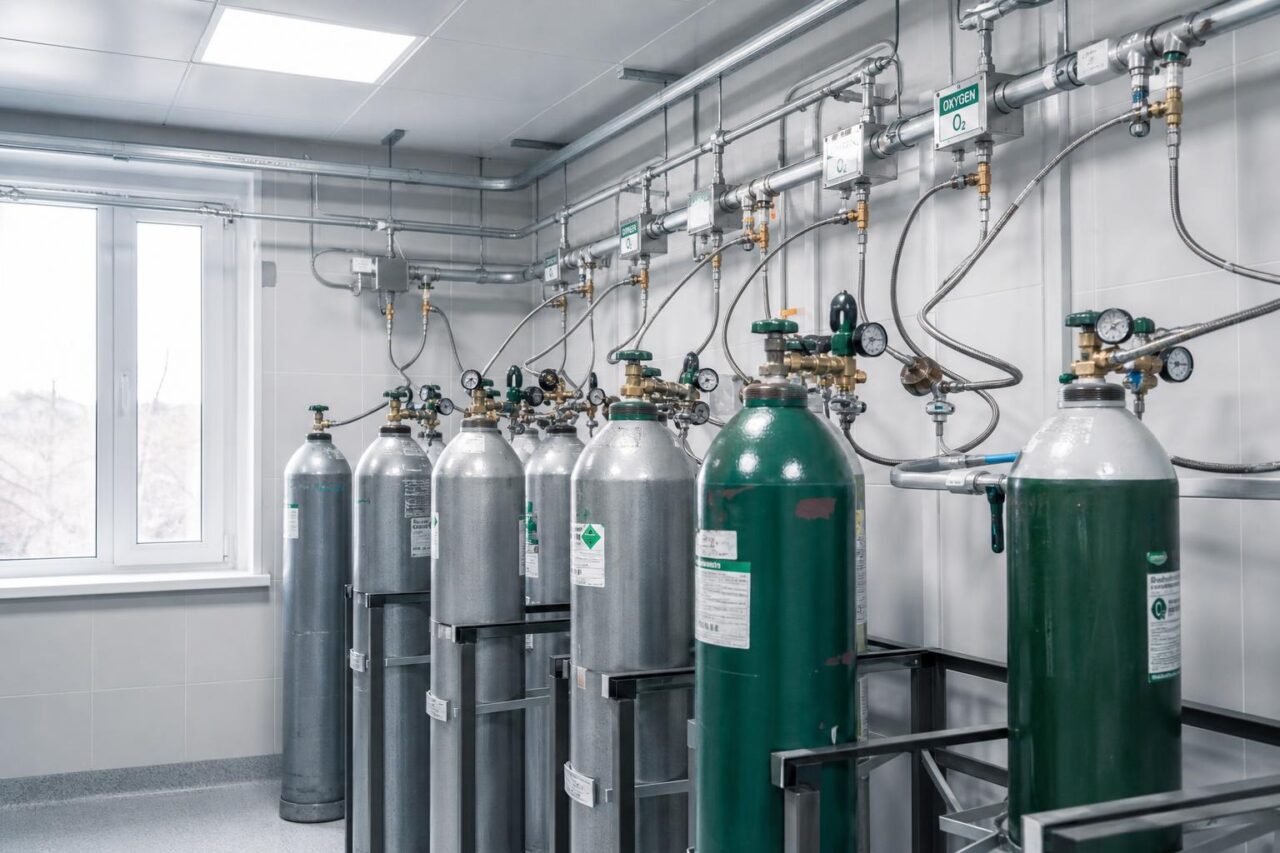

Кислород остаётся основным газом в любой больнице. Его подают для дыхательной поддержки пациентам с гипоксией, во время наркоза и в палатах интенсивной терапии. В российских учреждениях источником чаще всего служат кислородные станции или рампы с баллонами, соединённые с трубопроводами.
ГОСТ Р ИСО 7396-1 устанавливает, что все трубопроводы перед запуском подвергают пневматическому испытанию при давлении выше рабочего. Это критическое требование безопасности, предотвращающее случайную подачу неправильного газа пациенту.
Цветовая маркировка и уникальные разъёмы остаются обязательным условием, чтобы исключить ошибки при подключении.
В повседневной практике кислород расходуется непрерывно, поэтому система предусматривает резервные источники и автоматическое переключение между ними. Это позволяет персоналу не отвлекаться на замену ёмкостей во время оказания помощи.
Основные компоненты и принцип работы системы
Система медицинских газов строится из источников, магистральных и зонных трубопроводов, клапанов, регуляторов и оконечных розеток, которые вместе обеспечивают доставку газа от хранилища до пациента без ручного вмешательства.
Первичный источник газа работает постоянно, вторичный автоматически подключается при падении давления, а резервный остаётся на случай аварии. Такая схема позволяет медицинским учреждениям получать кислород, закись азота и сжатый воздух без перебоев. Трубопроводы прокладывают с учётом высокого давления, поэтому используют медные трубы и специальные фитинги, устойчивые к нагрузкам.

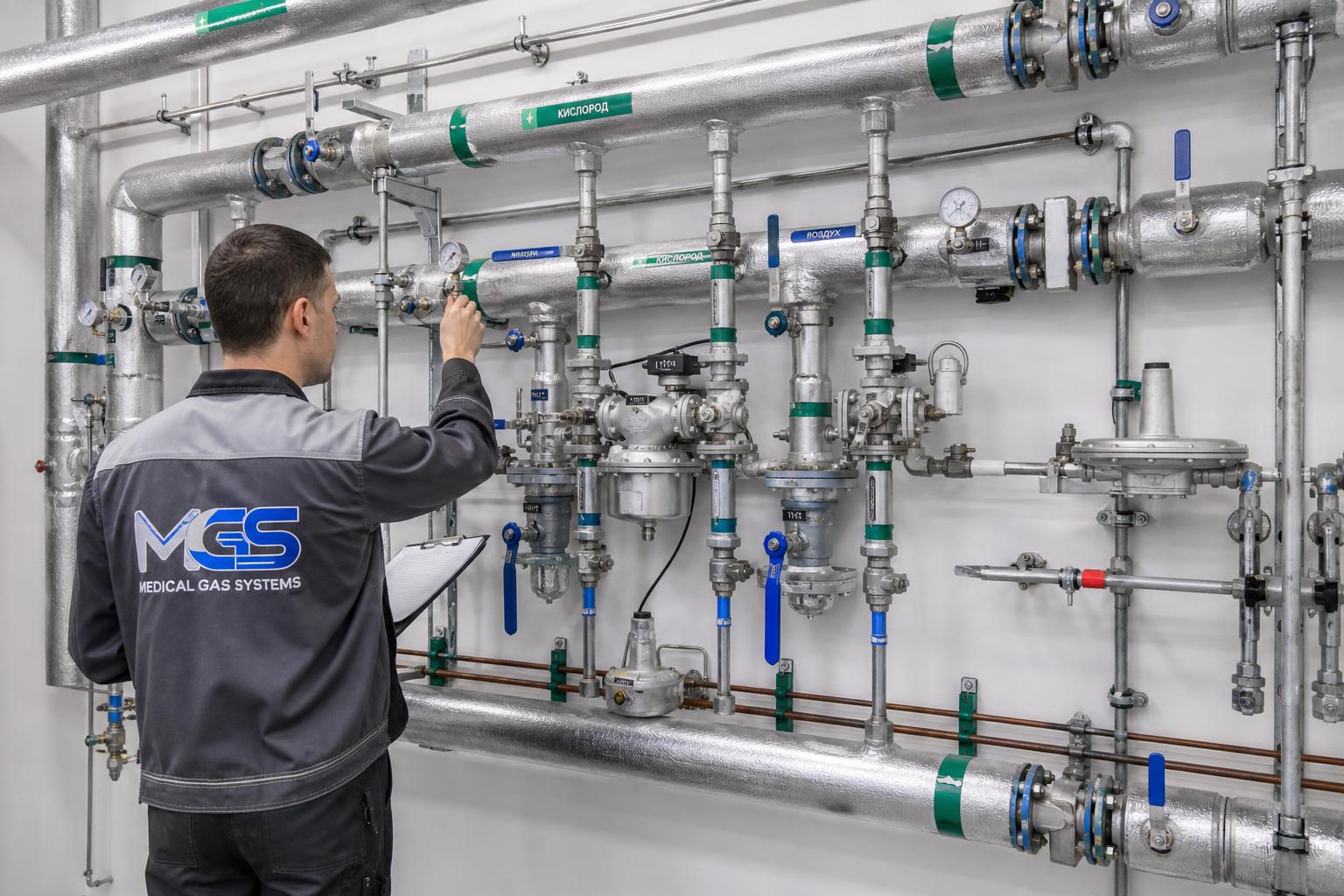

Зонные клапаны делят сеть на отдельные участки: на каждом ответвлении от магистрали, на входе в этаж или отделение и перед группой розеток. Это даёт возможность изолировать часть системы при ремонте, не останавливая подачу газа в остальной больнице. КИП фиксирует показатели давления и сигнализирует о отклонениях, а аварийная линия предупреждает персонал о проблемах.
| Компонент | Назначение | Особенности монтажа |
|---|---|---|
| Первичный источник | Основная подача газа | Автоматический контроль уровня |
| Вторичный источник | Резерв при исчерпании основного | Автоматическое переключение |
| Зонные клапаны | Разделение сети на участки | Установка на ответвлениях и входах в зоны |
| Трубопроводы | Транспортировка газа | Медные трубы, испытания на высокое давление |
Принцип работы опирается на постоянный мониторинг давления и автоматическое управление потоками. Когда расход газа растёт, система перераспределяет нагрузку между источниками, сохраняя стабильность. В медицинских учреждениях такой подход снижает риски и упрощает работу персонала.
Сравнение централизованного медицинского газоснабжения и локальных рамп показывает преимущества первой: меньше ручных операций, выше безопасность и ниже вероятность ошибок при подключении. Локальные рампы удобны только в небольших отделениях, где объём потребления газа невелик.
Виды медицинских газов и особенности их применения
Кислород, закись азота и сжатый воздух различаются по свойствам и задачам, которые решает система медицинских газов в медицинских учреждениях. Каждый газ требует своей инфраструктуры подачи и контроля.
Кислород обеспечивает дыхательную поддержку и входит в состав анестезиологических смесей. Его хранят в жидком или газообразном виде, а трубопроводы рассчитывают на стабильную доставку даже при пиковых нагрузках. Закись азота применяют преимущественно для ингаляционного наркоза, поэтому её расход учитывают отдельно, чтобы избежать избыточного скопления в помещениях.

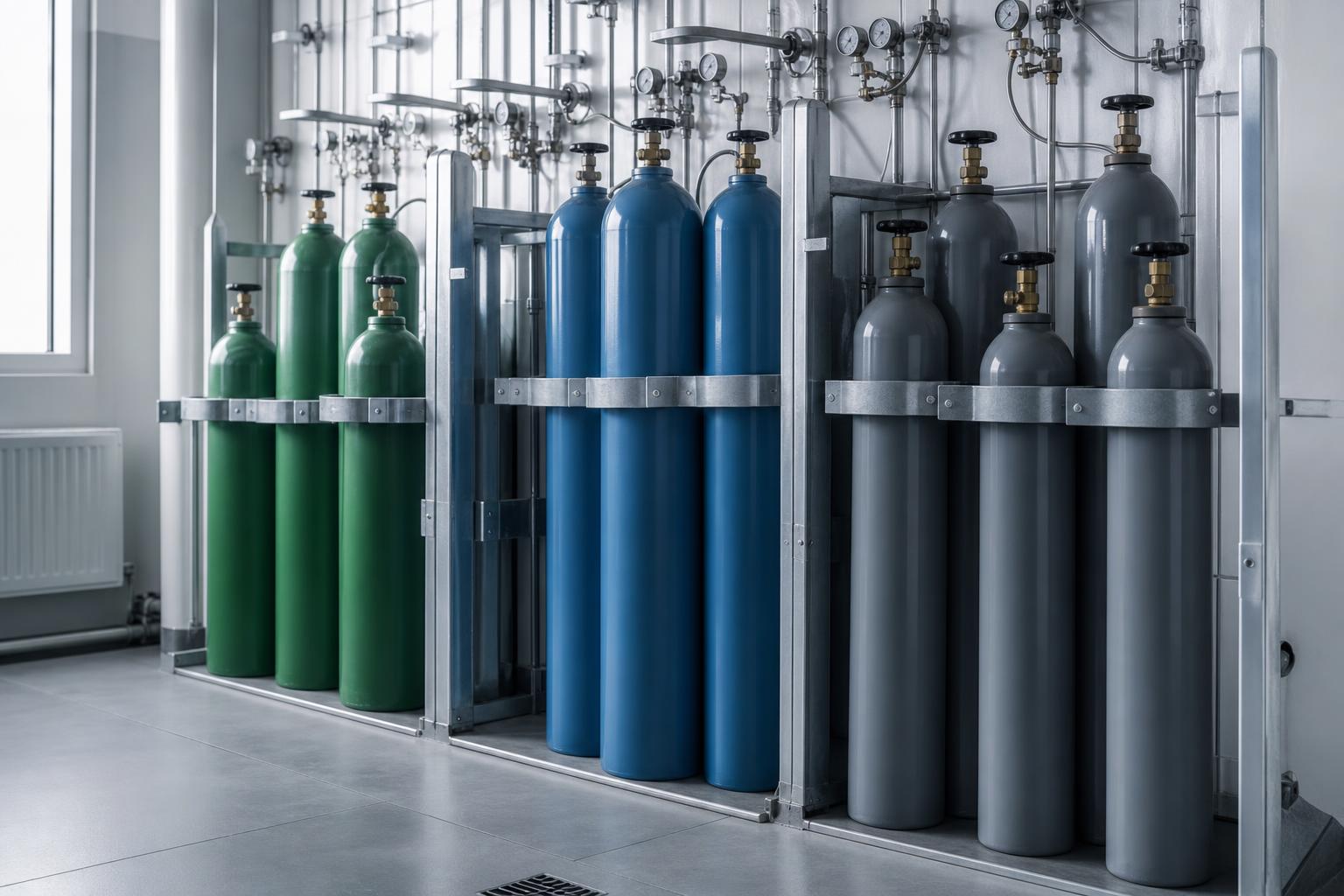

Сжатый воздух используют для привода инструментов и как основу дыхательных смесей. В отличие от кислорода, он не поддерживает горение, что упрощает некоторые требования к материалам труб. Рампы с баллонами подходят для небольших объёмов, тогда как централизованная система медицинского газоснабжения выгоднее при большом числе точек потребления.
При длительной работе системы важно отслеживать расход закиси азота, поскольку её утечки могут создавать дополнительные риски для персонала. Централизованное распределение позволяет точнее планировать запасы по сравнению с локальными рампами.
Российские и международные стандарты ISO предъявляют схожие требования к чистоте газов и маркировке, но российские документы дополнительно учитывают климатические условия при прокладке трубопроводов. Это помогает избежать конденсации и коррозии в реальных условиях эксплуатации.
Проектирование и монтаж систем медицинского газоснабжения
Проектирование системы медицинских газов начинается с расчёта потребностей медицинского учреждения и выбора источников, после чего разрабатывается схема трубопроводов с учётом зон деления и точек подключения.
Монтаж включает прокладку медных труб, установку клапанов и регуляторов, а также проверку герметичности на всех участках. Централизованное снабжение требует больше подготовительных работ, но обеспечивает равномерную подачу газа по всей сети, тогда как локальные рампы монтируют быстрее и проще в небольших помещениях.
| Критерий | Централизованная система | Локальная рампа |
|---|---|---|
| Объём газа | Высокий, для всего учреждения | Ограниченный, для одного отделения |
| Монтаж | Сложная прокладка трубопроводов | Быстрая установка баллонов |
| Безопасность | Автоматическое переключение источников | Ручной контроль и замена |
| Расходы на эксплуатацию | Ниже при большом числе точек | Выше из-за частой замены баллонов |
При монтаже в уже действующих палатах учитывают ограниченное пространство и необходимость сохранения работы других систем. Специалисты прокладывают трубопроводы так, чтобы минимизировать пересечения с электрикой и вентиляцией, а также обеспечивают доступ к клапанам для обслуживания.
Согласно СП 158.13330.2014, резервные источники должны гарантировать запас газа на несколько суток, а скорость потока в трубах ограничивают для предотвращения вибраций и шума. Эти правила помогают избежать сбоев во время процедур и операций.
Сравнение российских и международных подходов показывает, что ISO-стандарты акцентируют чистоту газов и маркировку, а отечественные нормы дополнительно регулируют климатические факторы при выборе материалов и способов крепления труб.
Контроль расхода, давления и безопасность эксплуатации
Контроль расхода газов и поддержание заданного давления в сети позволяют оперативно реагировать на изменения нагрузки и предотвращать сбои в работе оборудования.
Датчики фиксируют параметры потока в трубопроводах, а система сигнализации предупреждает о превышении допустимых значений или утечках. При длительной эксплуатации особое внимание уделяют закиси азота: её расход учитывают отдельно, чтобы исключить накопление в помещениях и связанные с этим риски для персонала.
В пограничных ситуациях, например при монтаже в уже действующих палатах, приходится учитывать ограниченное пространство и совместимость с существующими коммуникациями. Специалисты выбирают маршруты прокладки так, чтобы минимизировать пересечения и обеспечить доступ для проверок.
Централизованное распределение упрощает общий учёт потребления по сравнению с локальными рампами, где замену баллонов выполняют вручную. Регулярные испытания и мониторинг помогают соблюдать требования к герметичности и чистоте среды.
Российские нормы и международные стандарты ISO сходятся в вопросах маркировки и качества газов, но отечественные документы дополнительно учитывают климатические условия при выборе способов крепления и изоляции трубопроводов.
Часто задаваемые вопросы
Какой норматив регулирует давление в трубопроводах медицинских газов?
Давление в трубопроводах регулируется стандартами, которые устанавливают пределы скорости потока и порядок испытаний на прочность. Эти правила помогают избежать вибраций и обеспечить стабильную работу сети в медицинских учреждениях.
В чём отличие рампы от централизованной системы подачи?
Рампа подходит для небольших объёмов и монтируется быстрее, тогда как централизованная система обеспечивает равномерную подачу газа по всей сети медицинского учреждения. При большом числе точек потребления централизованное решение снижает расходы на эксплуатацию за счёт автоматического переключения источников.
Какие требования предъявляются к КИП в отделениях ЛПУ?
КИП должны обеспечивать точный учёт параметров потока и давления в каждой зоне. Оборудование размещают так, чтобы персонал мог быстро проверить показания и получить сигналы о отклонениях.
Как учитывается расход закиси азота при длительной работе системы?
Расход закиси азота отслеживают отдельно, чтобы своевременно выявлять утечки и предотвращать их накопление в помещениях. Это позволяет планировать запасы и снижать риски для сотрудников при длительной эксплуатации.
Какие пограничные ситуации возникают при монтаже в существующих палатах?
При монтаже в уже работающих палатах учитывают ограниченное пространство и необходимость сохранения работы других систем. Специалисты прокладывают трубопроводы с минимальными пересечениями и обеспечивают доступ к клапанам для последующего обслуживания.
Резюме
При выборе между централизованной подачей и локальной рампой ориентируйтесь на масштаб медицинского учреждения: первая лучше справляется с большим числом точек, вторая проще в небольших отделениях. Обязательно предусматривайте резервные источники и систему мониторинга давления, чтобы избежать перебоев и ошибок при подаче газов. Во время монтажа в действующих палатах учитывайте совместимость с существующими коммуникациями и доступ к клапанам. Перед началом работ по проектированию или модернизации системы медицинских газов проконсультируйтесь со специалистами, чтобы учесть все особенности объекта и действующие требования.
